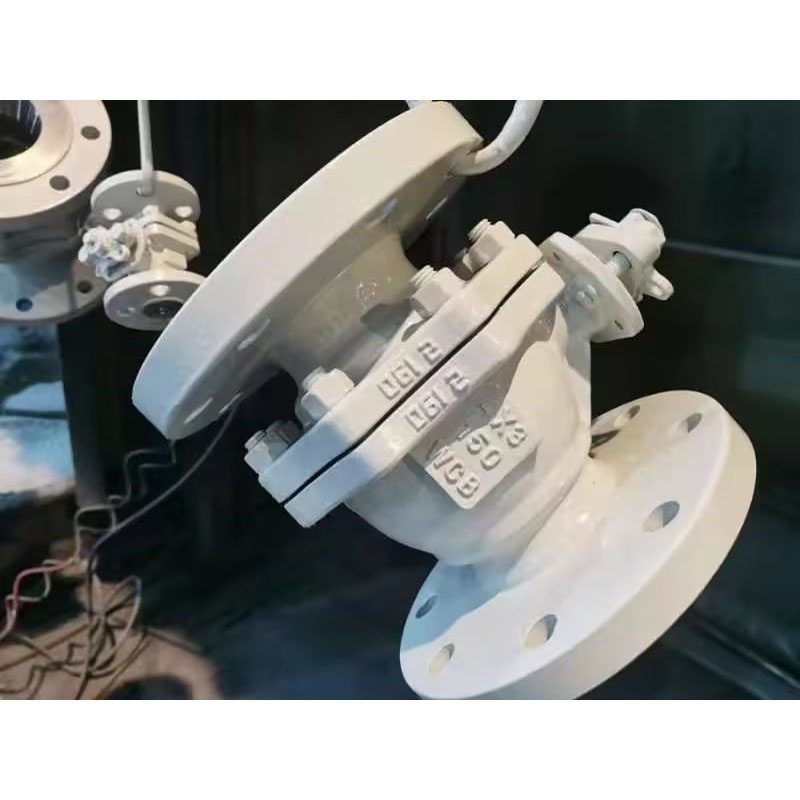

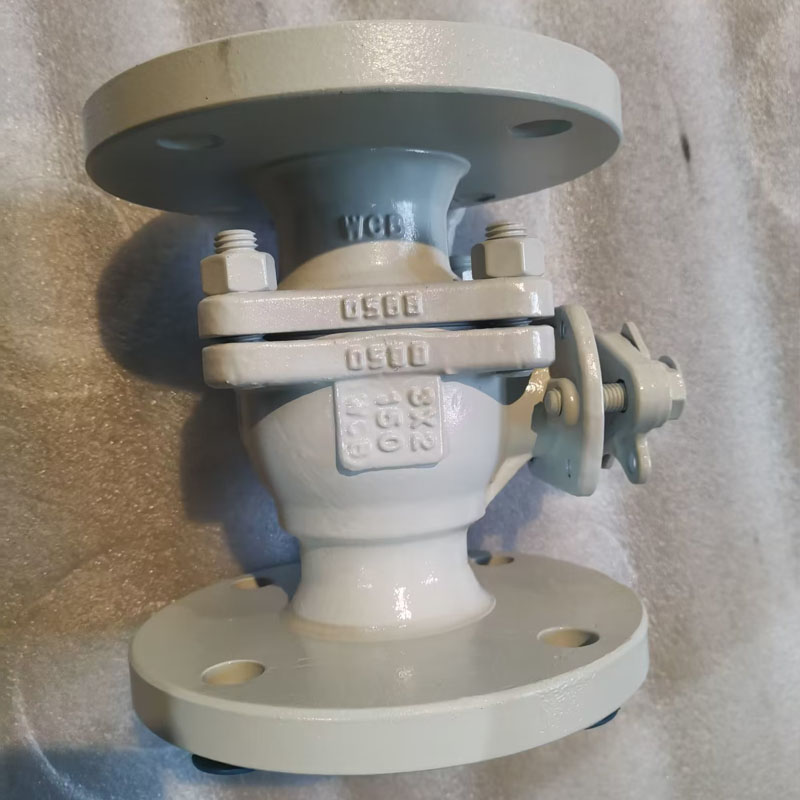

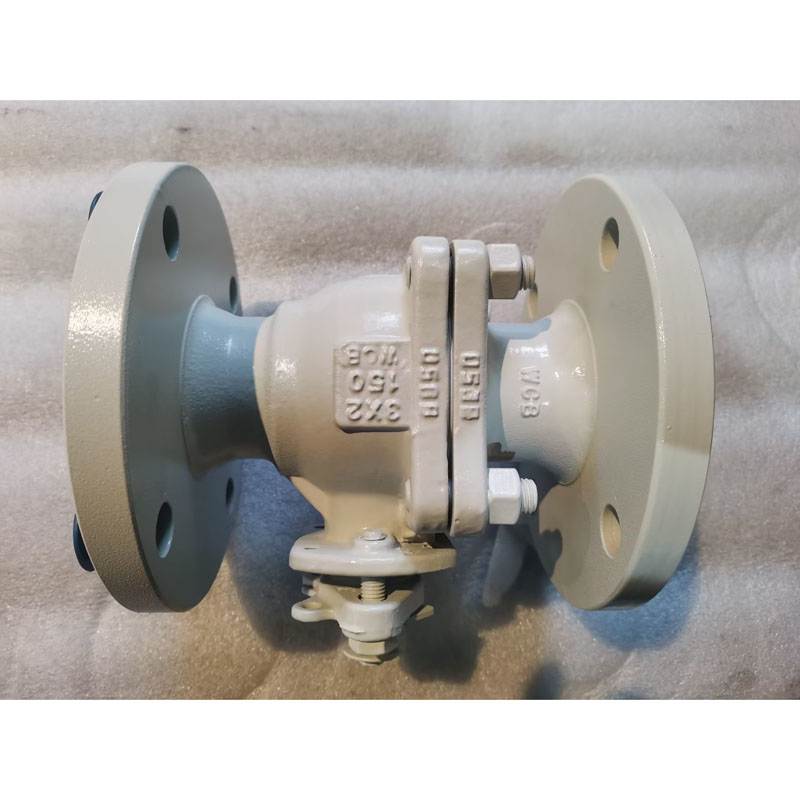

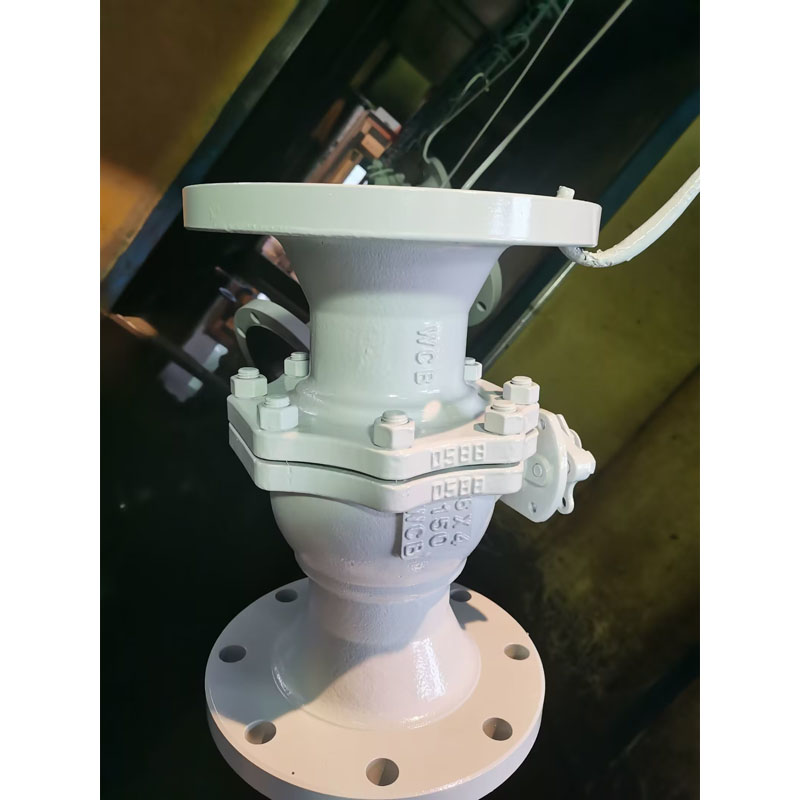

Kurangi Bore Floating Ball Valve

Sebagai manufaktur katup industri profesional di China, LYV® telah menawarkan banyak pcs mengurangi katup bola mengambang dengan kualitas yang baik kepada klien kami dalam beberapa tahun terakhir. Biasanya pengurangan bore valve sekitar 30% lebih ringan relatif terhadap ukuran yang sama full bore ball valves, jelas, fungsi pengurangan bore ball valve adalah untuk menghemat ruang instalasi dan menurunkan biaya pembelian untuk seluruh sistem pipa.

Desain & Pengujian Standar Internasional :

Standar Desain : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Standar Inspeksi & Pengujian : API 598/ API 6D

Standar Pengujian Kebakaran Aman : API 607/API 6FA

Panjang Flensa Ke Flensa : ANSI B 16.10 -Pola Pendek/ Pola Panjang

Sambungan Akhir : Ujung Bergelang ke ANSI B 16.5, ujung Butt Weld, ujung Stock Weld.

Ukuran Produsen dan Kisaran Tekanan:

NPS 1/2*3/8â hingga 10*8â (untuk ANSI Kelas 150LB)

NPS 1/2*3/8â hingga 8*6â (untuk ANSI Kelas 300LB)

NPS 1/2*3/8â hingga 4*3â (untuk ANSI Kelas 600LB)

Lubang Pipa: Kurangi Lubang (RB)

Badan Konstruksi: Entri Akhir

Jenis Bonnet/Penutup: Bonnet Baut/Bonnet Diperpanjang

Tipe Kursi: Tipe Lembut/ Tipe Logam Hardseal

Arus Directional: Uni-Directional / Bi-Directional

Media Layanan: Gas Alam, Minyak, Air, Gas Oxygon, dll

Layanan: SOUR, ISO 15156/ NACE MR0175

Fitur: Desain Keselamatan Kebakaran

Desain Anti-Statis

Batang Bukti Tiup

ISO 5211 Memasang IPAD

Pengoperasian Katup: Tuas Manual / Worm-Gear / Dioperasikan Aktuator / Aktuator Pneumatik / Aktuator Listrik

MOC (Bill of Material â BOM) :

Tubuh & Kap: ASTM A 216 GR. WCB /ASTM A105N (Baja karbon)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (Baja karbon suhu rendah)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Baja Tahan Karat)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Baja Tahan Karat)

: ASTM A351 GR. CF8C

: ASTM A890 4A / 5A/ 6A (Baja Tahan Karat Dupleks)

Bola Padat : ​​ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Catatan: Harseal Metal Seat type Perawatan permukaan bola: ENP, HCR, WC, las Ni60/ Ni55

Batang : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Ball Seat & Body Seal : PTFE Virgin / 25% Glass Filled PTFE â GFT / Carbon Filled PTFE â CFT

: PEEK / Delrin / Grafoil â Graphite Ring

Gland Packing : PTFE Virgin / 25% Glass Filled PTFE â GFT / Carbon Filled PTFE â CFT

: Grafoil â Cincin Grafit

Apa itu katup bola bor yang dikurangi?

Reduced bore ball valve adalah jenis ball valve yang diameter lubang dalam valve lebih kecil dari diameter pipa, sedangkan dimensi flensa valve masih sesuai dengan diameter pipa. Persyaratan kerja adalah bahwa turbulensi dan laju aliran fluida tidak menjadi perhatian utama dan di mana penumpukan partikel tidak mungkin terjadi, untuk menghindari penyumbatan katup.

Dengan diameter bagian dalam yang lebih kecil, rumahan katup dan ukuran bola juga lebih kecil, sehingga katup bola bore kecil menempati volume yang lebih kecil, yang membuatnya menghabiskan ruang yang lebih kecil selama pemasangan. Terlebih lagi, material untuk housing dan ball charge yang lebih kecil memiliki biaya material yang lebih rendah, untuk memengaruhi biaya produk akhir, untuk mengurangi seluruh biaya sistem saluran pipa.
