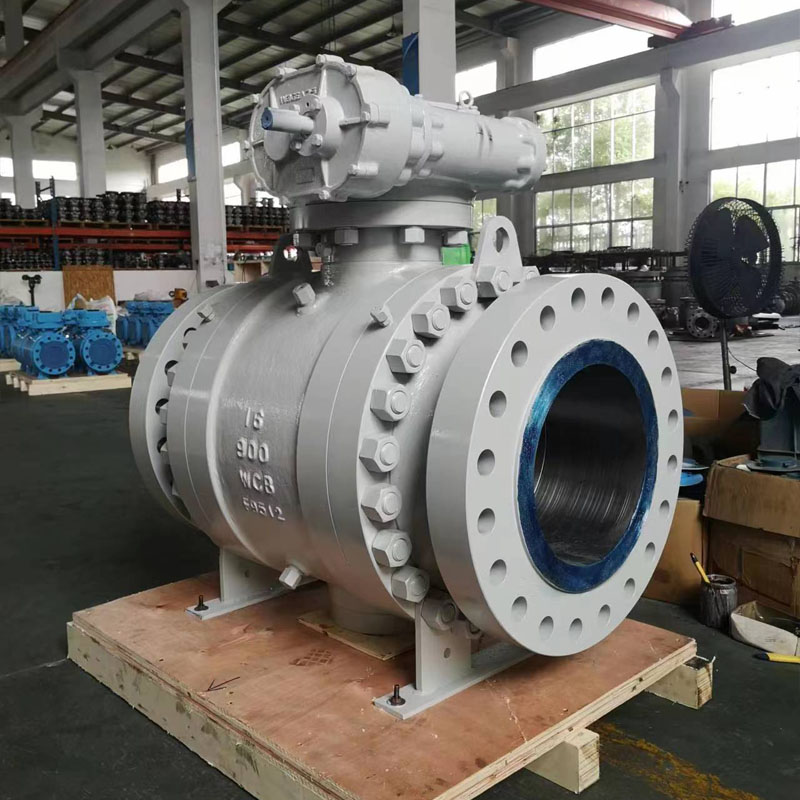

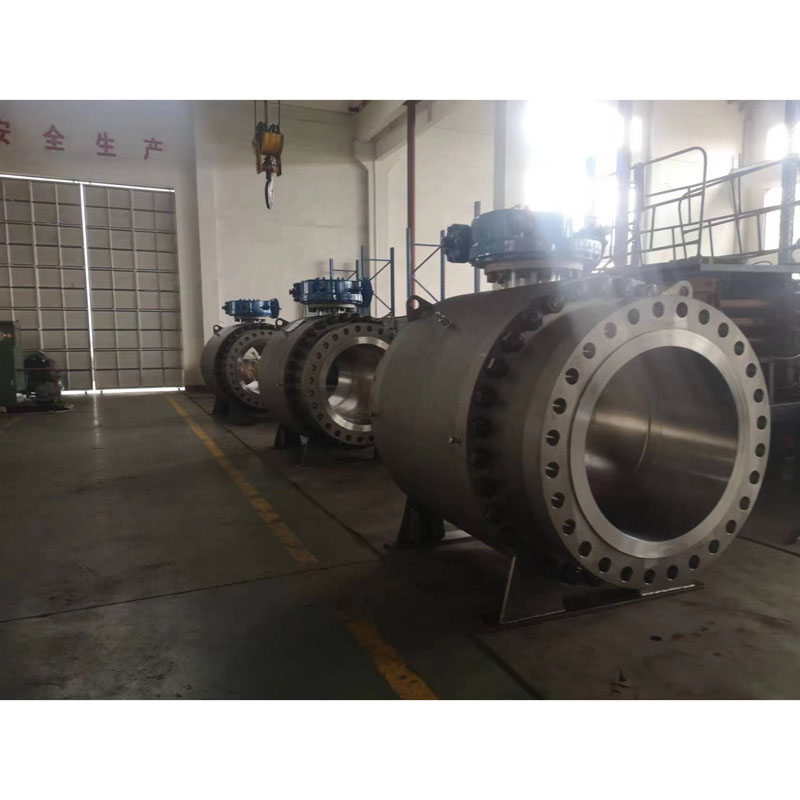

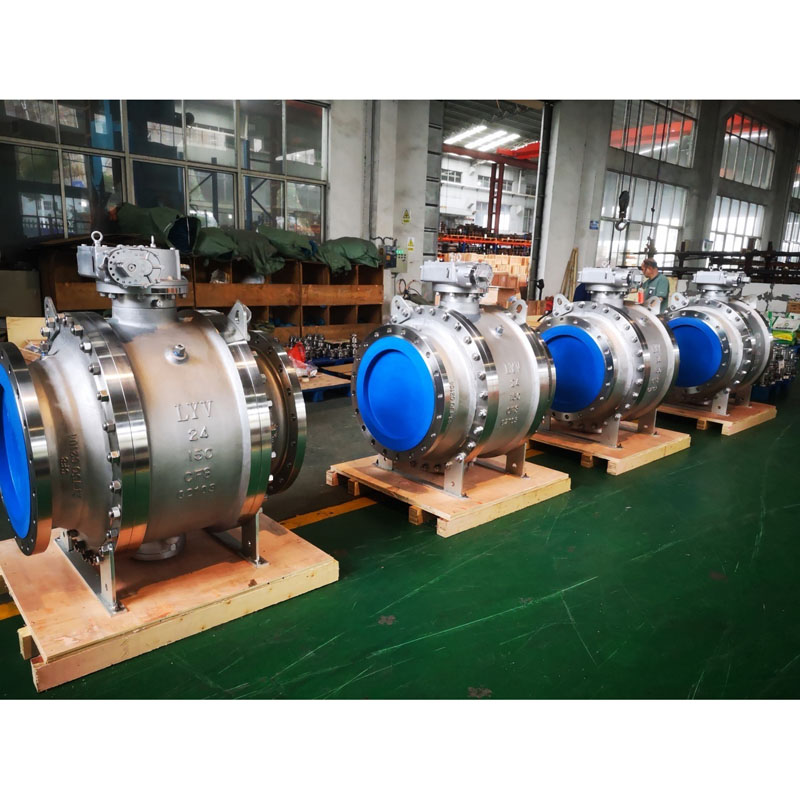

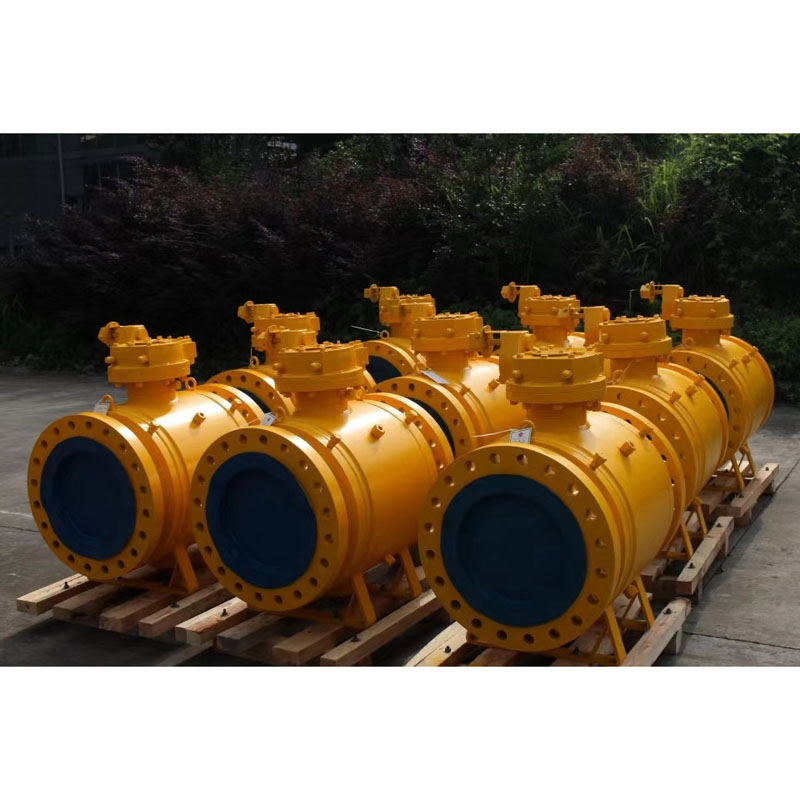

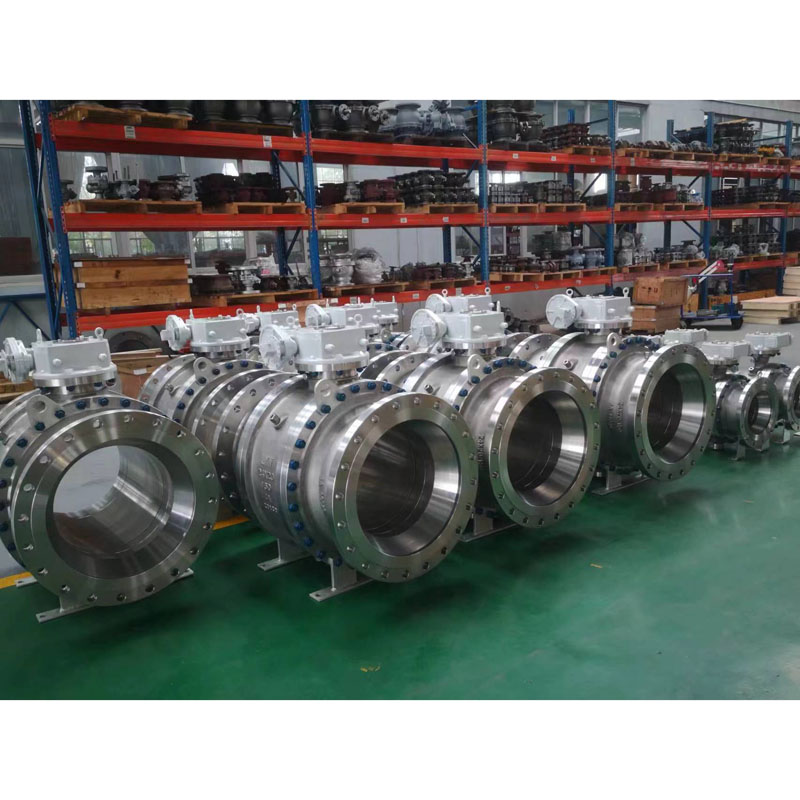

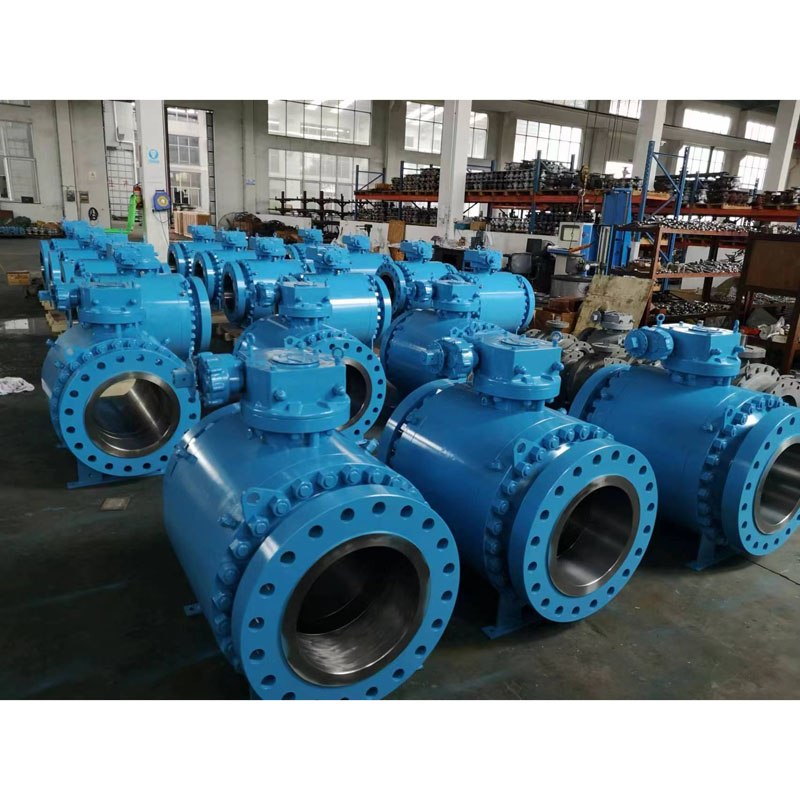

Katup Bola Terpasang Bore Trunnion Penuh

Dengan pengalaman produksi selama bertahun-tahun, LYV® dapat menawarkan berbagai ukuran katup bola yang dipasang di trunnion lubang penuh dari 2â hingga 40â. Trunnion lubang penuh berkualitas tinggi yang dipasang dapat memenuhi banyak lingkungan aplikasi, Anda dapat berkonsultasi dengan LYV kebutuhan detail Anda, kami akan membalas Anda tepat waktu.

mengirimkan permintaan

Deskripsi Produk

LYV® katup bola terpasang trunnion bore penuh dipenuhi oleh banyak pelanggan, yang menginginkan desain ekstrem, bahan baku berkualitas, kinerja tinggi, dan harga bersaing. Jika Anda mencari katup, konsultasikan dengan kami sekarang.


Full bore trunnion Mounted Ball Valve dirancang dengan tipe Double block dan bleed atau piston ganda yang dilengkapi dengan sistem injeksi sealant untuk kedua batang dan kursi ke rongga tubuh, sehingga dapat mengalirkan baik dari ujung hulu maupun hilir, untuk mencegah dudukan atau batang kebocoran.


Desain & Pengujian Standar Internasional:

Standar Desain : ISO 14313/ ASME B 16.34 / API 6D

Standar Inspeksi & Pengujian : API 598/ API 6D

Standar Pengujian Kebakaran Aman : API 607/API 6FA

Panjang Flensa Ke Flensa : ANSI B 16.10 -Pola Pendek/ Pola Panjang

Sambungan Akhir : Ujung Bergelang ke ANSI B 16.5, ujung Butt Weld, ujung Stock Weld.

Ukuran Produsen dan Kisaran Tekanan:

NPS 2â hingga 48 â (untuk ANSI Kelas 150LB)

NPS 2â hingga 48â (untuk ANSI Kelas 300LB)

NPS 2â hingga 48â (untuk ANSI Kelas 600LB)

NPS 2â hingga 36â (untuk ANSI Kelas 900LB)

NPS 2â hingga 24â (untuk ANSI Kelas 1500LB)

NPS 2â hingga 12â (untuk ANSI Kelas 2500LB)

atau

DN50 hingga DN1200 (untuk PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 hingga DN1200 (untuk PN4.0Mpa, PN5.0Mpa)

DN50 hingga DN1200 (untuk PN6.3Mpa, PN10.0Mpa)

DN50 hingga DN900 (untuk PN15.0Mpa)

DN50 hingga DN600 (untuk PN25.0Mpa)


Lubang Pipa: Lubang Penuh (FB)

Badan Konstruksi: Entri Akhir

Jenis Bonnet/Penutup: Bonnet Baut/Bonnet Diperpanjang

Tipe Kursi: Tipe Lembut/ Tipe Logam Hardseal

Arus Directional: Uni-Directional / Bi-Directional

Media Layanan: Gas Alam, Minyak, Air, Gas Oxygon, dll

Layanan: SOUR, ISO 15156/ NACE MR0175

Emisi Buronan: ISO 15848

Fitur: Desain Keselamatan Kebakaran

Desain Anti-Statis

Batang Bukti Tiup

Blok ganda dan desain suram

ISO 5211 Memasang IPAD

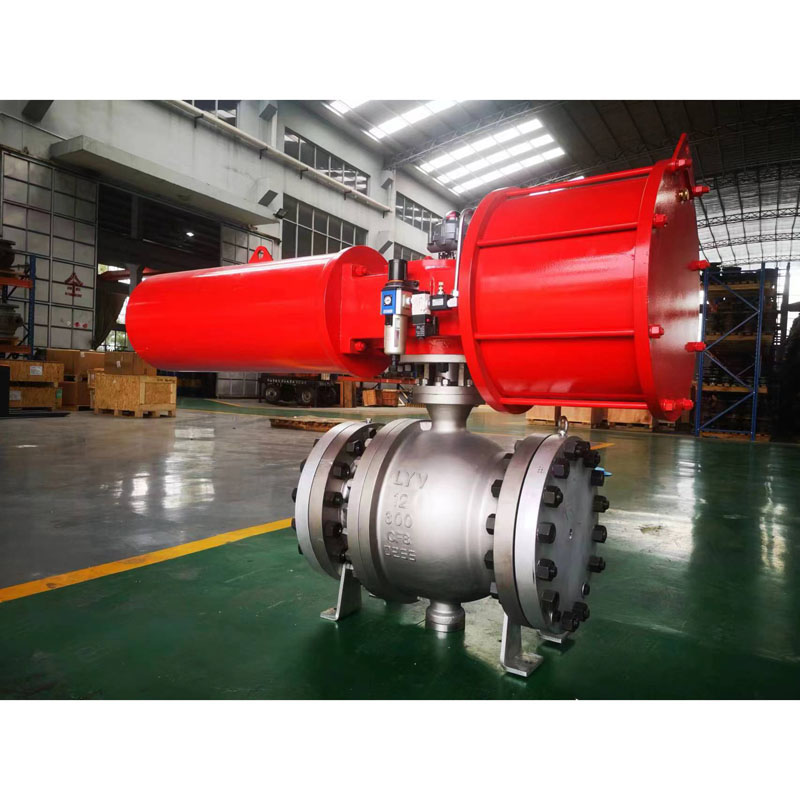

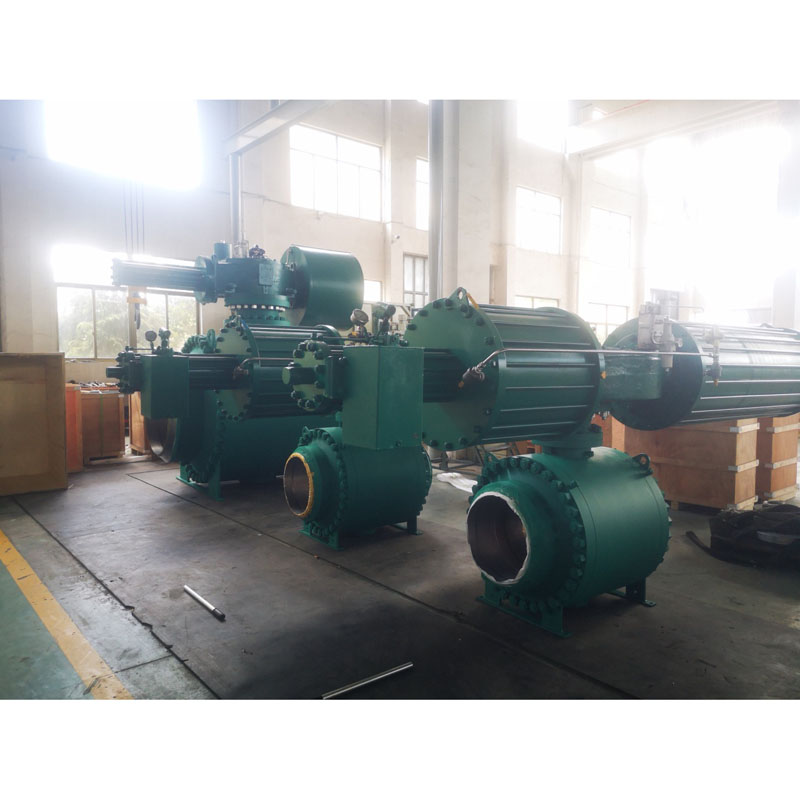

Pengoperasian Katup: Tuas Manual / Worm-Gear / Dioperasikan Aktuator / Aktuator Pneumatik / Aktuator Motor


MOC (Bill of Material â BOM) :

Tubuh & Kap: ASTM A 216 GR. WCB /ASTM A105N (Baja karbon)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (Baja karbon suhu rendah)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Baja Tahan Karat)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Baja Tahan Karat)

: ASTM A351 GR. CF8C

: ASTM A890 4A / 5A/ 6A (Baja Tahan Karat Dupleks)

:ASTM A182 F51 / F53/ F55 (Baja Tahan Karat Dupleks)

Bola Padat : ​​ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Catatan: Harseal Metal Seat type Perawatan permukaan bola: ENP, HCR, WC, las Ni60/ Ni55

Batang : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Cincin Kursi Logam: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Catatan: Perlakuan permukaan Cincin Kursi Harseal Metal Seat: ENP, HCR, WC, las Ni60/ Ni55

Penyegelan kursi : PTFE Virgin / 25% Glass Filled PTFE â GFT / Carbon Filled PTFE â CFT

: PEEK / Delrin / Grafoil â Graphite Ring

Gland Packing : PTFE Virgin / 25% Glass Filled PTFE â GFT / Carbon Filled PTFE â CFT

: Grafoil â Cincin Grafit


Apa itu Katup Bola Terpasang Trunnion?

Katup bola yang dipasang di trunnion adalah katup putar triwulanan yang membantu menghentikan media yang mengalir di saluran pipa. Fitur unik dari katup bola yang dipasang di trunnion adalah cakramnya berbentuk bulat atau bulat yang ditempatkan di tengah. Ini terus berputar untuk menghentikan atau memulai aliran.
