Katup Gerbang Flange

LYV® adalah produsen dan pemasok flange gate valve di China yang menyetujui sertifikat API 6D dan CE. Kami mengikuti kualitas yakinlah bahwa harga hati nurani, layanan yang berdedikasi, Anda dapat mempercayai kami.

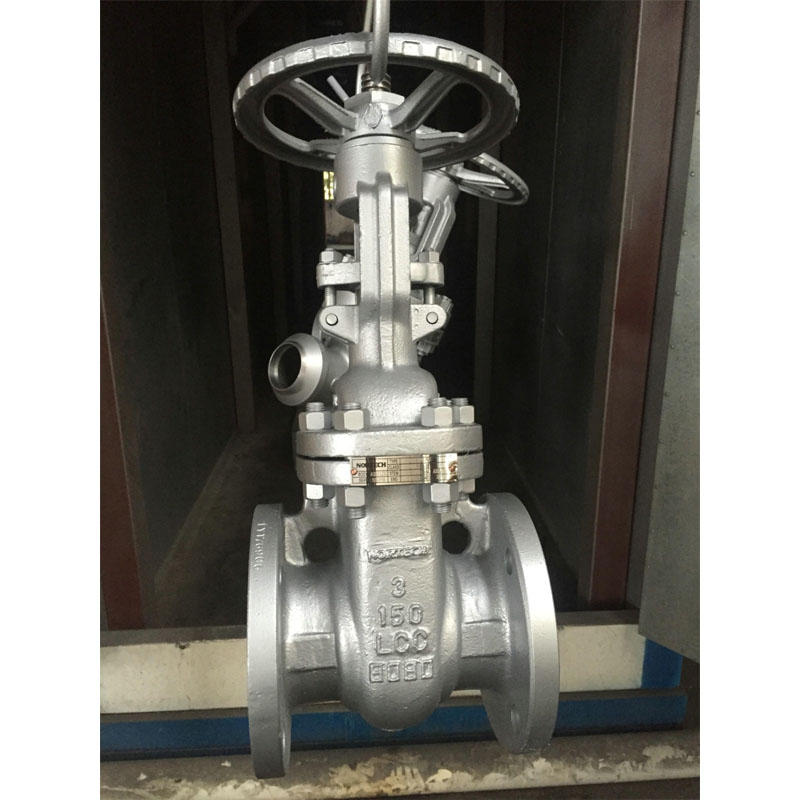

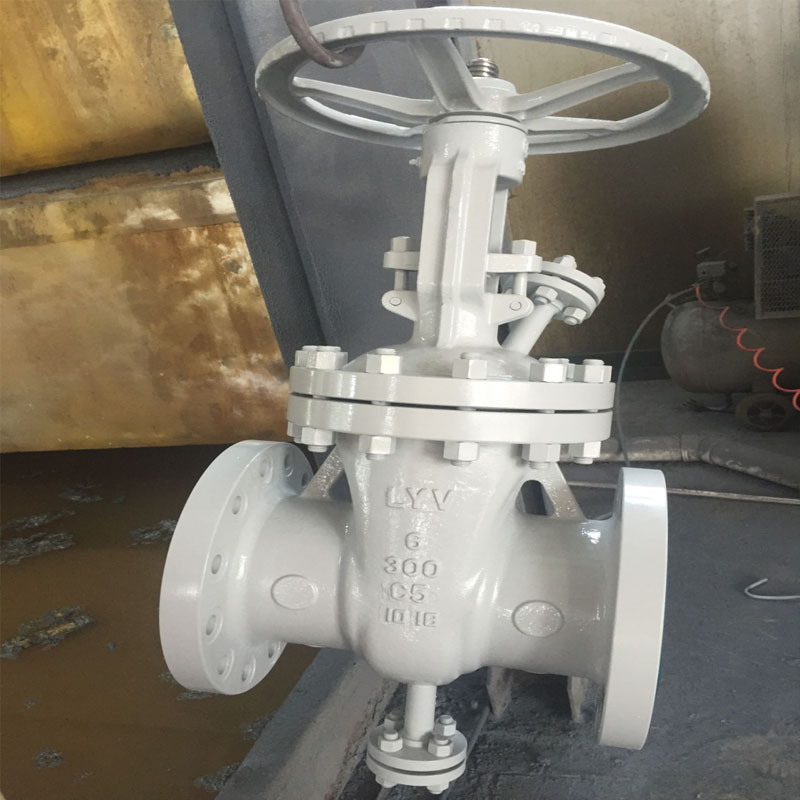

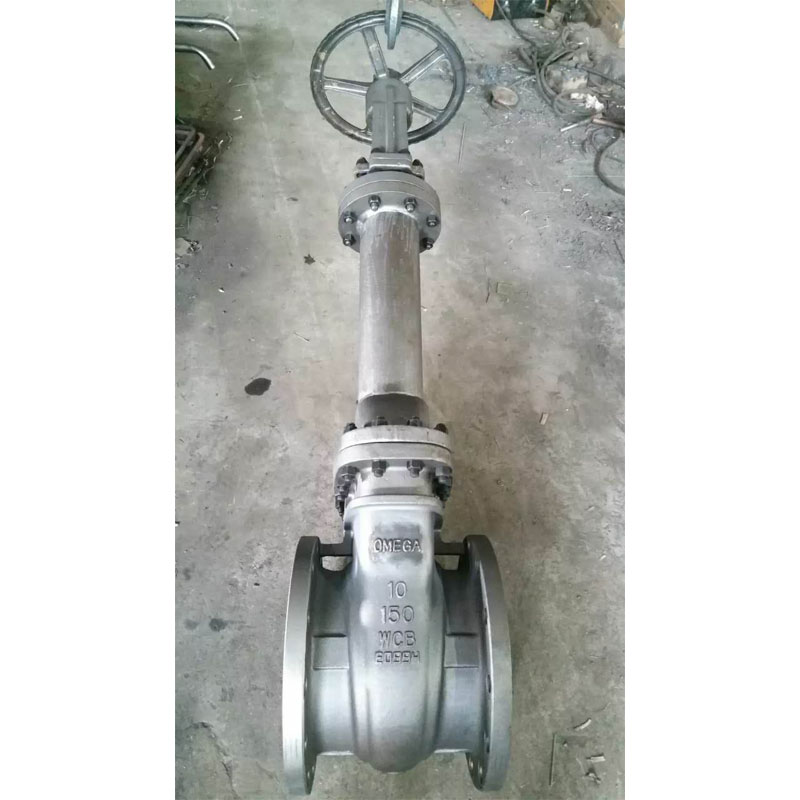

Flange gate valve adalah liner-motion valve yang menggunakan elemen penutupan rata yang biasanya tegak lurus terhadap aliran proses, yang meluncur ke aliran aliran untuk mematikan, untuk melakukan fungsi on-off untuk layanan cair dan gas, untuk terhubung dengan pipa dengan dua flensa. Katup gerbang dapat digunakan secara luas di berbagai industri, untuk pabrik air, gas alam, minyak, petro dan petrokimia. .

Desain & Pengujian Standar Internasional:

Standar Desain : API 600, ASME B16.34

Standar Inspeksi & Pengujian : API 598

Panjang Flensa Ke Flensa : ANSI B 16.10

Sambungan Ujung : Ujung Bergelang ke ANSI B 16.5,

Ukuran Produsen dan Kisaran Tekanan:

NPS 2â hingga 48 â (untuk ANSI Kelas 150LB)

NPS 2â hingga 40â (untuk ANSI Kelas 300LB)

NPS 2â hingga 24â (untuk ANSI Kelas 600LB)

NPS 2â hingga 20â (untuk ANSI Kelas 900LB)

NPS 2â hingga 16â (untuk ANSI Kelas 1500LB)

NPS 2â hingga 12â (untuk ANSI Kelas 2500LB)

Badan Konstruksi: Sekrup dan kuk luar (OS&Y)

Jenis Bonnet/Penutup: Bonnet Baut (BB) / Bonnet Segel Bertekanan (PSB)

Jenis Kursi: Jenis Logam Hardseal

Tipe Batang: Batang Cincin

Gasket: Gasket Luka Spiral

Arus Directional: Uni-Directional

Media Layanan: Gas Alam, Minyak, Air, gas, dll

Emisi Buronan: ISO 15848

Pengoperasian Katup: Handwheel / Worm-Gear / Aktuator Motor

MOC (Bill of Material â BOM) :

Tubuh & Kap: ASTM A 216 GR. WCB (Baja karbon)

: ASTM A352 LCB / LCC (Baja karbon suhu rendah)

: ASTM A217 WC1/ WC6/ WC9/ C5 (Baja karbon suhu tinggi)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Baja Tahan Karat)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Baja Tahan Karat)

: ASTM A351 GR. CF8C

: ASTM A890 4A / 5A/ 6A (Baja Tahan Karat Dupleks)

Disc : ASTM A216 GR.WCB /

: ASTM A352LCB/LCC

: ASTM A217 WC1/ WC6/ WC9/ C5

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L)

: ASTM A351 GR. CF8C

: ASTM A890 4A / 5A/ 6A

Batang : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Cincin Kursi: : ASTM A105N / A105N

: ASTM A 182 F304 / F316

: ASTM A 182 F304L / F316L

: ASTM A 182 F347 : ASTM A182 F51/ F53 /F55

Gasket: SS Spiral Wound+ Graphite, atau SS Spiral Wound + PTFE, atau Reinforced PTFE

Gland Packing : Grafit Fleksibel / PTFE
