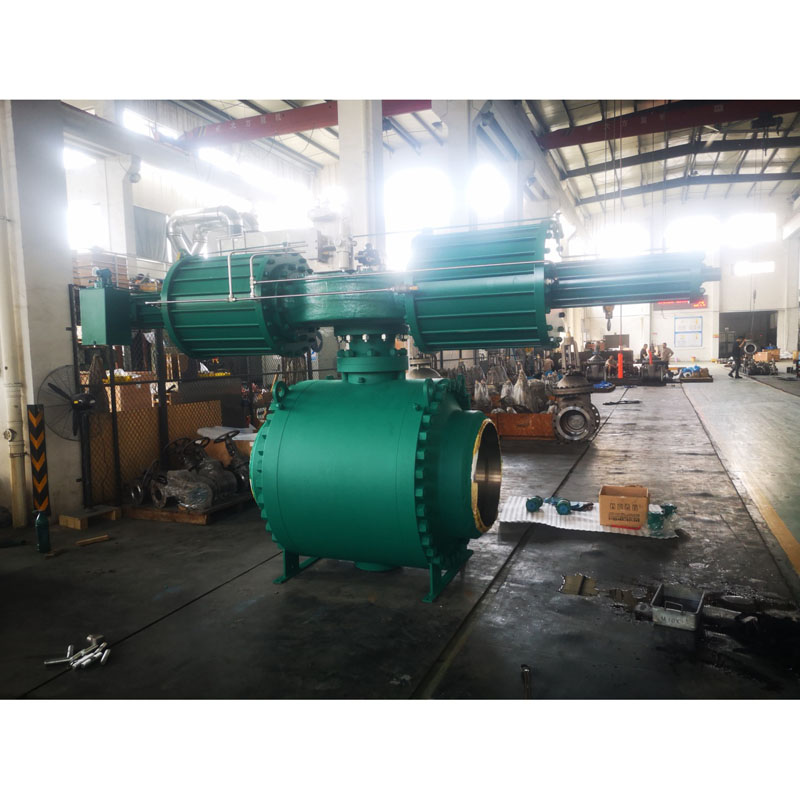

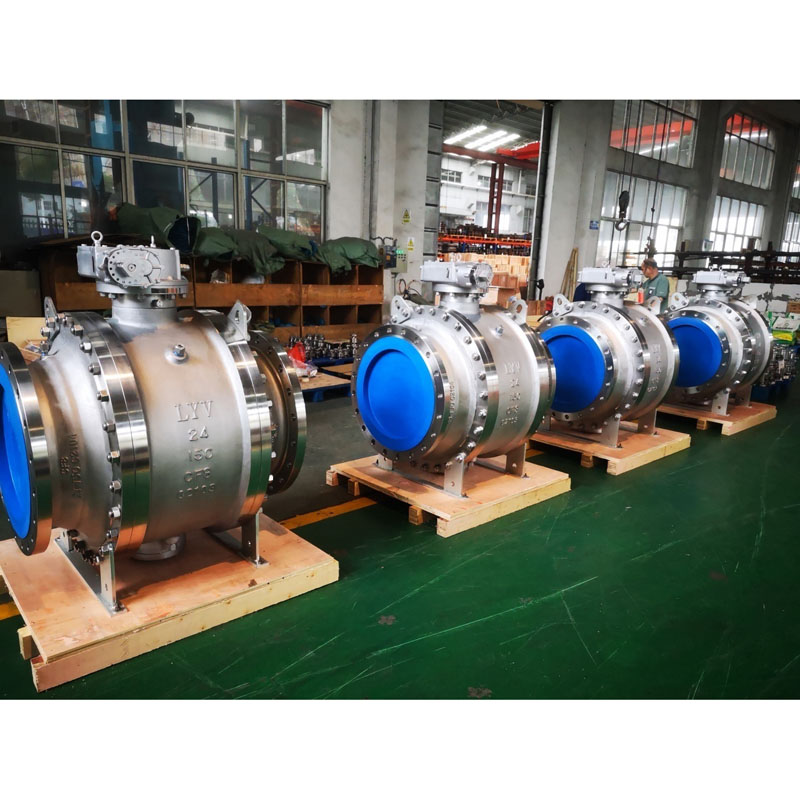

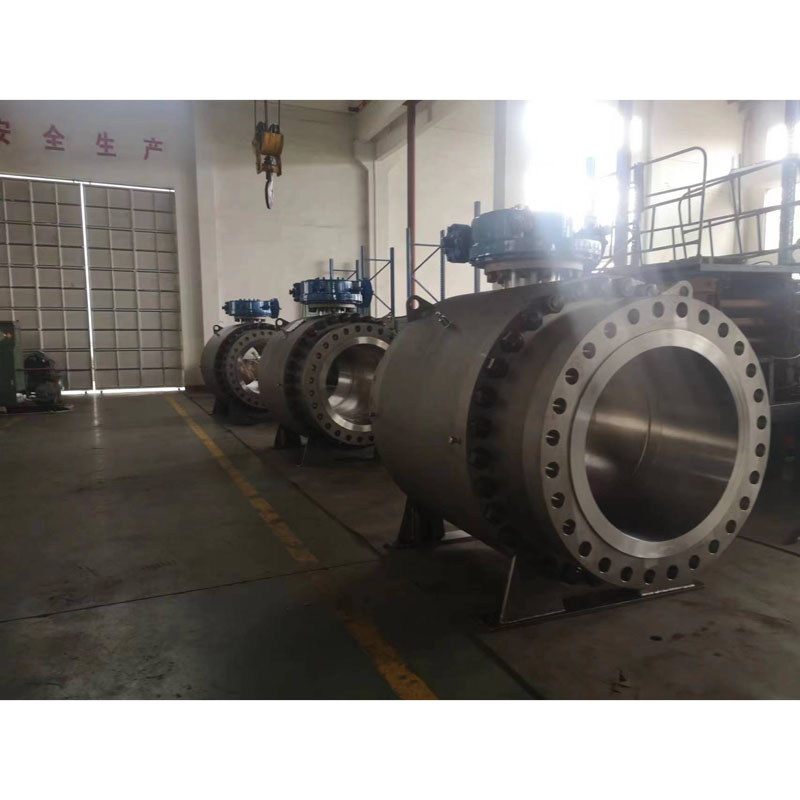

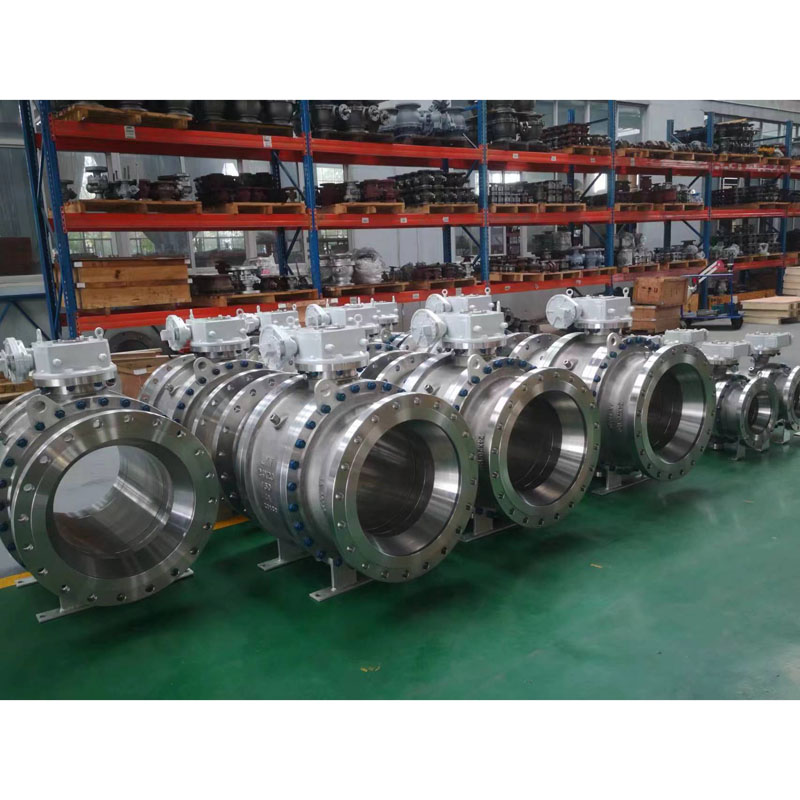

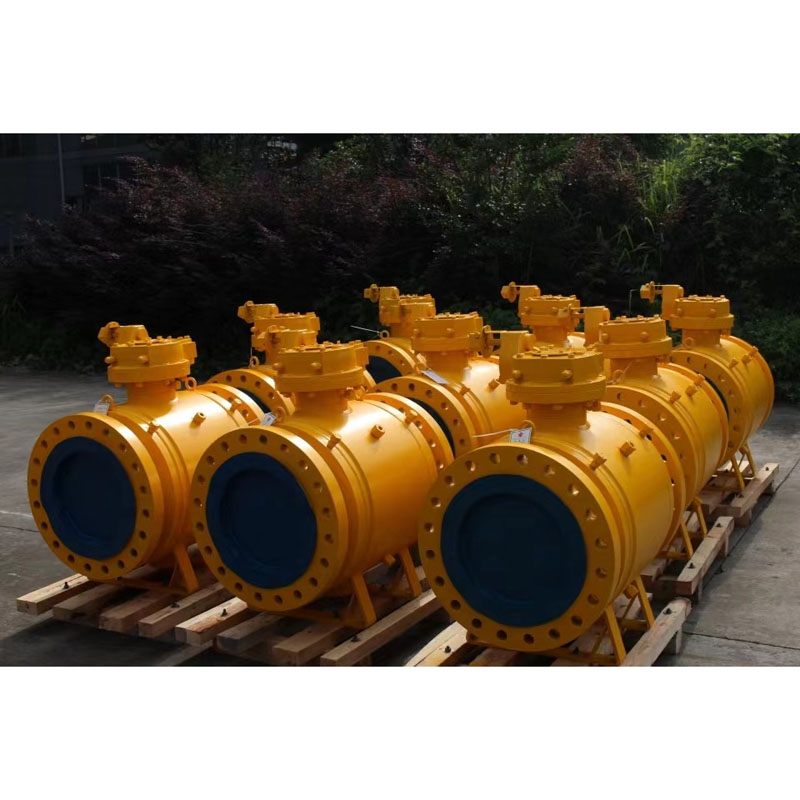

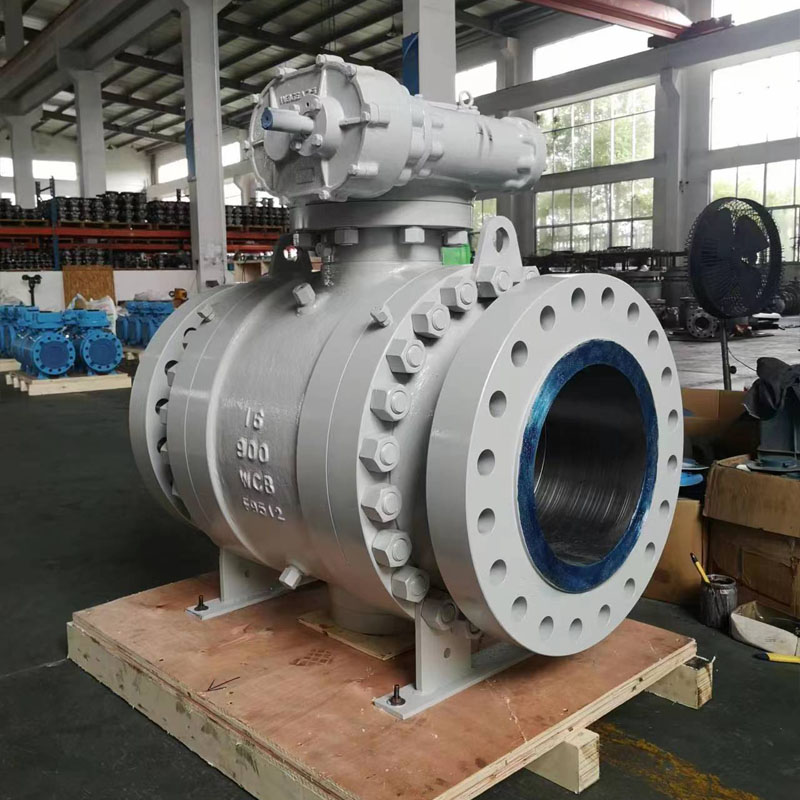

Pengecoran Katup Bola Terpasang Trunnion

LYV® adalah produsen dan pemasok katup yang dipasang di trunnion pengecoran di China, dengan API 6D, ISO 9001, dan CE yang disetujui. Katup bola yang dipasang di trunnion casting adalah katup bola yang dipasang di trunnion yang dengan proses cetakan pengecoran untuk membuat bodi & kap bahan baja tuang. Biasanya, kami akan melakukan 2 atau 3 kali perawatan peledakan pada permukaan badan katup pengecoranâ untuk memastikan permukaannya halus dan bagus.

Casting trunnion Mounted Ball Valve dirancang dengan tipe Double block and bleed atau piston ganda yang dilengkapi dengan sistem injeksi sealant untuk kedua batang dan kursi ke rongga tubuh, sehingga dapat mengalirkan dari ujung hulu dan hilir, untuk mencegah kebocoran dudukan atau batang .

Desain & Pengujian Standar Internasional:

Standar Desain : ISO 14313/ ASME B 16.34 / API 6D

Standar Inspeksi & Pengujian : API 598/ API 6D

Standar Pengujian Kebakaran Aman : API 607/API 6FA

Panjang Flensa Ke Flensa : ANSI B 16.10 -Pola Pendek/ Pola Panjang

Sambungan Akhir : Ujung Bergelang ke ANSI B 16.5, ujung Butt Weld, ujung Stock Weld.

Ukuran Produsen dan Kisaran Tekanan:

NPS 2â hingga 48 â (untuk ANSI Kelas 150LB)

NPS 2â hingga 48â (untuk ANSI Kelas 300LB)

NPS 2â hingga 48â (untuk ANSI Kelas 600LB)

NPS 2â hingga 36â (untuk ANSI Kelas 900LB)

NPS 2â hingga 24â (untuk ANSI Kelas 1500LB)

NPS 2â hingga 12â (untuk ANSI Kelas 2500LB)

atau

DN50 hingga DN1200 (untuk PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 hingga DN1200 (untuk PN4.0Mpa, PN5.0Mpa)

DN50 hingga DN1200 (untuk PN6.3Mpa, PN10.0Mpa)

DN50 hingga DN900 (untuk PN15.0Mpa)

DN50 hingga DN600 (untuk PN25.0Mpa)

Lubang Pipa: Lubang Penuh (FB)/ Mengurangi Lubang (RB)

Badan Konstruksi: Entri Akhir

Jenis Bonnet/Penutup: Bonnet Baut/Bonnet Diperpanjang

Tipe Kursi: Tipe Lembut/ Tipe Logam Hardseal

Arus Directional: Uni-Directional / Bi-Directional

Media Layanan: Gas Alam, Minyak, Air, Gas Oxygon, dll

Layanan: SOUR, ISO 15156/ NACE MR0175

Emisi Buronan: ISO 15848

Fitur: Desain Keselamatan Kebakaran

Desain Anti-Statis

Batang Bukti Tiup

Blok ganda dan desain suram

ISO 5211 Memasang IPAD

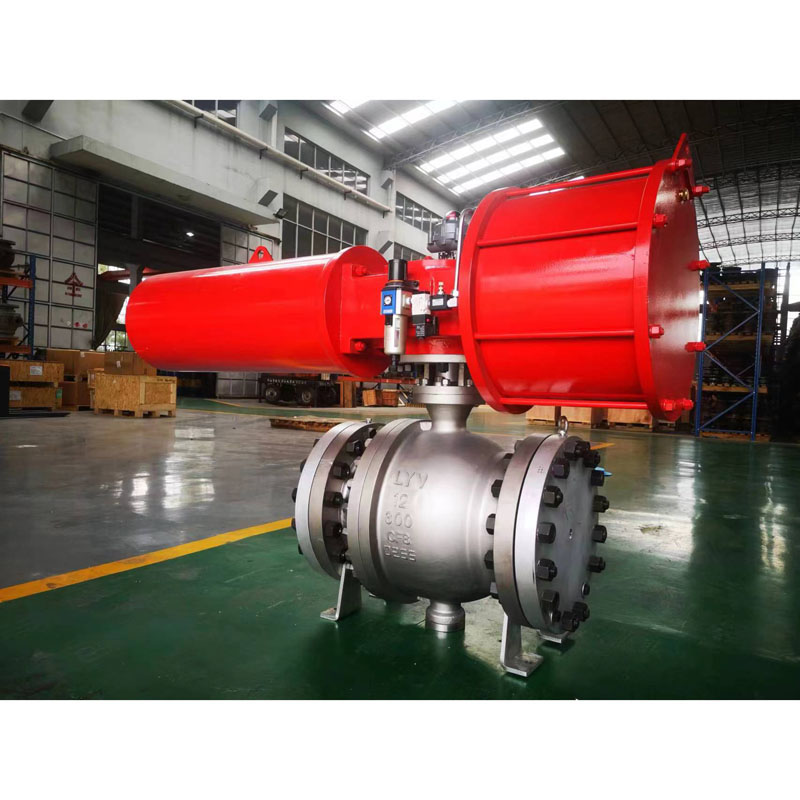

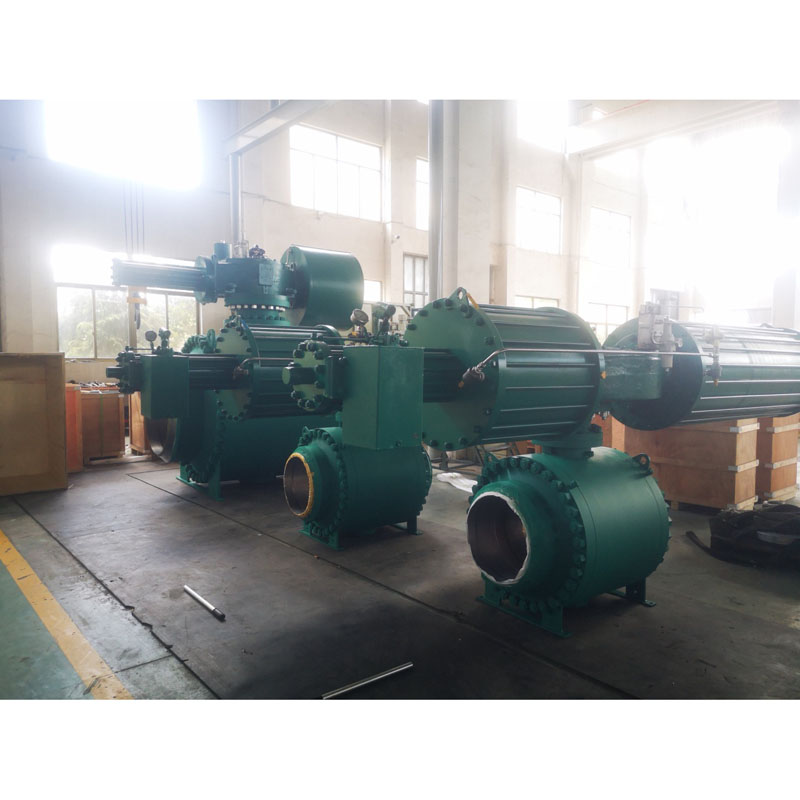

Pengoperasian Katup: Tuas Manual / Worm-Gear / Dioperasikan Aktuator / Aktuator Pneumatik / Aktuator Motor

MOC (Bill of Material â BOM) :

Tubuh & Kap: ASTM A 216 GR. WCB (Baja karbon)

: ASTM A352 LCB / LCC (Baja karbon suhu rendah)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Baja Tahan Karat)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Baja Tahan Karat)

: ASTM A351 GR. CF8C

: ASTM A890 4A / 5A/ 6A (Baja Tahan Karat Dupleks)

Bola Padat : ​​ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Catatan: Harseal Metal Seat type Perawatan permukaan bola: ENP, HCR, WC, las Ni60/ Ni55

Batang : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Cincin Kursi Logam: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Catatan: Perlakuan permukaan Cincin Kursi Harseal Metal Seat: ENP, HCR, WC, las Ni60/ Ni55

Penyegelan kursi : PTFE Virgin / 25% Glass Filled PTFE â GFT / Carbon Filled PTFE â CFT

: PEEK / Delrin / Grafoil â Graphite Ring

Gland Packing : PTFE Virgin / 25% Glass Filled PTFE â GFT / Carbon Filled PTFE â CFT

: Grafoil â Cincin Grafit

Apa itu Katup Bola Terpasang Trunnion?

Katup bola yang dipasang di trunnion adalah katup putar triwulanan yang membantu menghentikan media yang mengalir di saluran pipa. Fitur unik dari katup bola yang dipasang di trunnion adalah cakramnya berbentuk bulat atau bulat yang ditempatkan di tengah. Ini terus berputar untuk menghentikan atau memulai aliran.
