LYV®, produsen katup industri profesional, telah memperkenalkannya

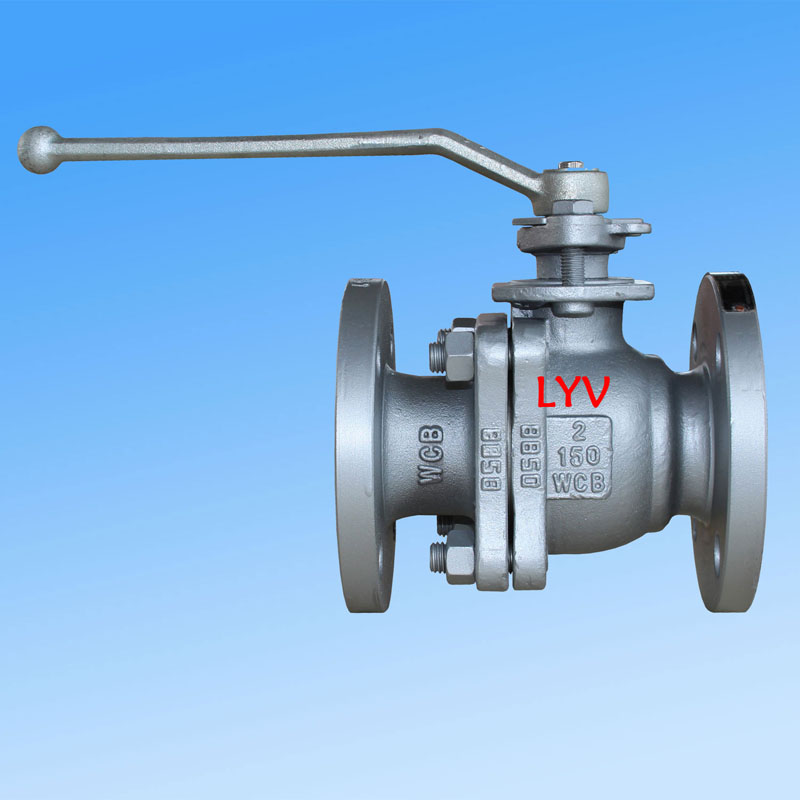

Katup Bola Mengambang 2 Bagian, salah satu jenis katup yang paling banyak digunakan dalam sistem perpipaan industri. Perusahaan mengekspor katup ke pasar termasuk Amerika Utara, Asia Tenggara, Rusia, dan Timur Tengah. Dengan peralatan permesinan CNC dan tenaga kerja terampil, LYV® memiliki kapasitas produksi tahunan melebihi 50.000 katup, mendukung persyaratan standar dan khusus.
Desain dan Konstruksi
Katup bola mengambang 2 bagian dilengkapi konstruksi bodi terpisah dengan desain bola mengambang. Itu direkayasa sesuai denganISO 17292, API 608, dan API 6Dstandar. Katup tersedia dalam konfigurasi lubang penuh (FB) atau lubang tereduksi (RB), dengan konstruksi bodi masuk ujung. Opsi kap mesin mencakup kap mesin yang dibaut atau kap mesin yang diperpanjang, dan jenis kursi ditawarkan dalam varian kursi empuk atau logam bersegel keras. Arah aliran dapat bersifat satu arah atau dua arah, sehingga memberikan fleksibilitas untuk kebutuhan proses yang berbeda.
Ukuran dan Rentang Tekanan
| Kelas Tekanan |
Rentang Ukuran (NPS) |
Rentang Ukuran (DN) |
| ANSI Kelas 150LB |
1/2" – 10" |
DN15 – DN250 |
| ANSI Kelas 300LB |
1/2" – 8" |
DN15 – DN200 |
| ANSI Kelas 600LB |
1/2" – 4" |
DN15 – DN100 |
Catatan:Untuk rating PN, katup mencakup PN0.6, PN1.6, PN2.0, PN2.5 hingga DN250; PN4.0 dan PN5.0 hingga DN200; PN6.3 dan PN10.0 hingga DN100.
Standar Desain dan Pengujian
| Kategori Standar |
Standar Referensi |
|
Standar Desain
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Inspeksi & Pengujian
|
API 598/API 6D |
|
Pengujian Aman terhadap Kebakaran
|
API 607/API 6FA |
|
Panjang Flange‑ke‑Flensa
|
ANSI B16.10 – Pola pendek / Pola panjang |
|
Akhiri Koneksi
|
Bergelang (ANSI B16.5), Las Butt, Las Soket |
Fitur Utama
-
Desain Aman dari Kebakaran– mematuhi API 607 / API 6FA
-
Desain Antistatis– menghilangkan muatan statis untuk pengoperasian yang aman
-
Batang Anti Ledakan– mencegah ejeksi batang di bawah tekanan
-
Media Pelayanan– gas alam, minyak, air, oksigen, dan cairan industri lainnya
-
Layanan Asam– sesuai dengan ISO 15156 / NACE MR0175
-
Pengoperasian Katup– tuas manual, roda gigi cacing, aktuator pneumatik, aktuator listrik
Bahan Konstruksi (BOM)
Bodi & Kap mesin
| Kelas Bahan |
Keterangan |
| ASTM A216 GR. WCB / A105N |
Baja karbon |
| ASTM A352 LCB / LCC / A350 LF2 |
Baja karbon suhu rendah |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (Baja Tahan Karat) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (Baja Tahan Karat) |
| ASTM A351 Gr. CF8C |
Baja Tahan Karat |
| ASTM A890 4A/5A/6A |
Baja Tahan Karat Dupleks |
Bola Padat
| Kelas Bahan |
Keterangan |
| A105N + ENP / A105N + TCC |
Baja karbon dengan pelapisan nikel tanpa listrik / lapisan tungsten karbida |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Baja Tahan Karat |
| ASTM A182 F51/F53/F55 |
Baja Tahan Karat Dupleks / Super Dupleks |
Catatan untuk Kursi Logam Bersegel Keras:Perawatan permukaan bola meliputi ENP, HCR, WC, dan pengelasan Ni60/Ni55.
Tangkai
| Kelas Bahan |
Keterangan |
| ASTM A182 F6a |
Baja tahan karat martensitik |
| ASTM A182 F304 / F316 / F304L / F316L |
Baja Tahan Karat |
| 17‑4 PH |
Baja tahan karat yang mengeras karena presipitasi |
| ASTM A182 F51/F53/F55 |
Baja Tahan Karat Dupleks / Super Dupleks |
Jok, Body Seal & Gland Packing
| Bahan |
Aplikasi |
| PTFE Perawan |
Jok / Body Seal / Gland Packing |
| 25% Kaca Diisi PTFE (GFT) |
Jok / Body Seal / Gland Packing |
| PTFE Berisi Karbon (CFT) |
Jok / Body Seal / Gland Packing |
| MENGINTIP / Delrin |
Segel Jok/Badan |
| Grafoil (Cincin Grafit) |
Jok / Body Seal / Gland Packing |
Aplikasi dan Layanan
Katup bola mengambang 2 bagian cocok untuk berbagai aplikasi industri termasuk minyak dan gas, petrokimia, pembangkit listrik, pengolahan air, dan sistem perpipaan. Ini tersedia dengan sambungan ujung las bergelang, las butt, atau las soket, dan dapat dioperasikan secara manual atau dengan aktuator otomatis. LYV® memberikan dukungan purna jual penuh dan pengiriman tepat waktu, didukung oleh tim teknik dan produksi yang berpengalaman.
Catatan:Untuk kombinasi material khusus, peringkat tekanan, atau konfigurasi aktuator, silakan hubungi LYV® secara langsung dengan spesifikasi proyek Anda.
